Directrices para realizar una prueba de aceptación para AAPM TG 270 usando Qubyx PerfectLum
1. Introducción
AAPM TG 270 es una norma actualizada que se basa en el anterior informe AAPM TG 18. Con el cambio de las pantallas CRT a la tecnología moderna de pantalla plana, el TG 270 incorpora definiciones actualizadas de tipos de pantalla, patrones de prueba revisados y estándares de rendimiento adaptados a entornos contemporáneos de imagen médica. Esta actualización simplifica el proceso de pruebas asegurando una alta precisión y fiabilidad del diagnóstico.
2. Comprensión de AAPM TG 270
¿Qué es AAPM TG 270?
- Propósito: TG 270 actualiza las directrices de TG 18, reflejando los avances en la tecnología de pantallas.
- Las actualizaciones incluyen:
- Nuevas definiciones de pantallas: Distinciones claras de tipos de pantalla utilizados en diversos entornos clínicos.
- Patrones de prueba actualizados: Optimizados para las particularidades de las pantallas planas.
Estándares de rendimiento revisados: Garantizar que las pantallas utilizadas para adquisición y revisión de imágenes cumplan con rigurosos estándares de calidad.
3. Categorías de exhibición
AAPM TG 270 clasifica las pantallas en cuatro categorías distintas, cada una con sus propios criterios de rendimiento:
- Pantallas de diagnóstico: Diseñadas para tareas de alta resolución y análisis detallado de imágenes, estas pantallas requieren los controles de calidad más estrictos.
- Pantallas de modalidad: Integradas en los dispositivos de imagen, estas pantallas deben representar imágenes con precisión en tiempo real.
- Pantallas especializadas clínicas: Adaptadas a especialistas, estas pantallas permiten observaciones diagnósticas enfocadas con métricas de rendimiento específicas.
Pantallas de Historias Clínicas Electrónicas (EHR): Optimizadas para revisar historiales de pacientes y datos auxiliares, estas pantallas equilibran claridad con facilidad de uso.
4. Cómo realizar la prueba de aceptación AAPM TG 270 usando Qubyx PerfectLum
La forma más sencilla y eficiente de realizar una prueba de aceptación es utilizando Qubyx PerfectLum. Sigue los pasos a continuación:
4.1. Preparación
- Verifica tu configuración: Asegúrate de que la pantalla está correctamente conectada y ha pasado por una calibración básica.
- Preparación del sistema: Confirma que tu estación de trabajo cumple todos los requisitos de hardware y software para ejecutar Qubyx PerfectLum.
4.2. Iniciando la prueba
- Lanza la aplicación: Abre Qubyx PerfectLum en tu sistema.

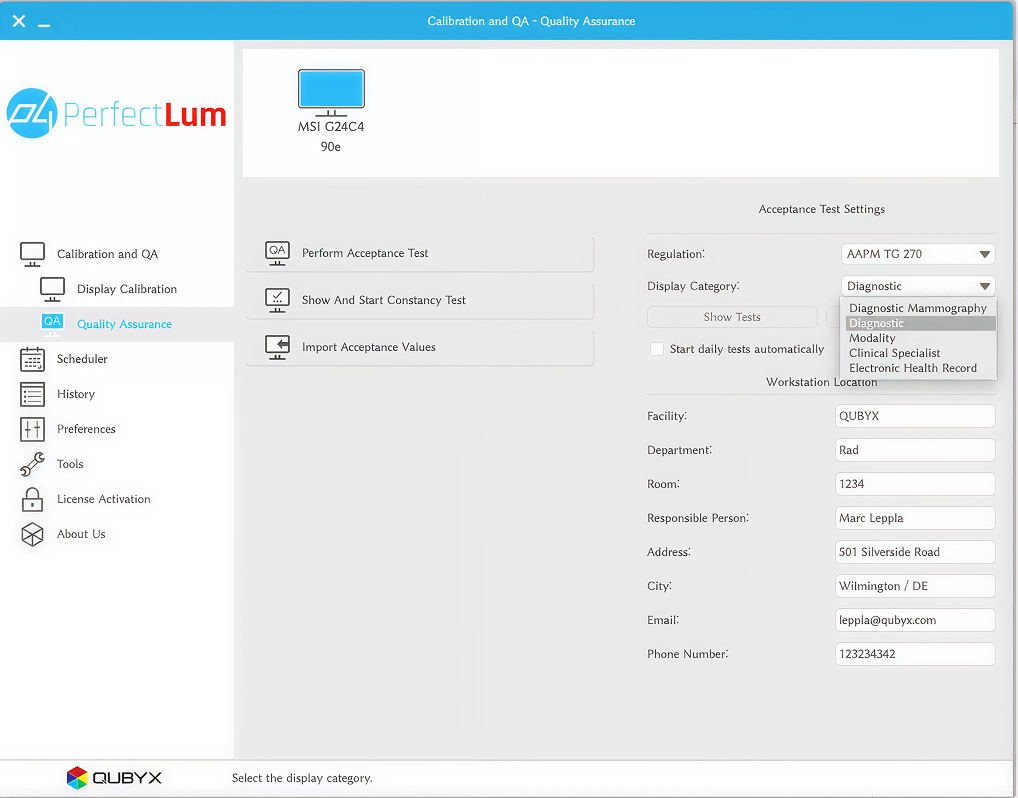

- Accede a la pestaña de Aseguramiento de la Calidad: Navega a la pestaña «Aseguramiento de la Calidad» dentro de la interfaz de la aplicación.
- Seleccione la categoría de regulación y exhibición:
- Elige la regulación TG 270 de la AAPM.
- Selecciona la categoría de visualización correspondiente (Diagnóstico, Modalidad, Especialista Clínico o EHR).
- Introduce los datos de la estación de trabajo: Rellena la información requerida sobre la ubicación de la estación de trabajo.
- Conecta tu dispositivo de medición: Conecta tu dispositivo de medición, como el Qubyx X1, para asegurar lecturas precisas durante la prueba.
4.3. Ejecución de la prueba de aceptación
- Comienza la prueba: Haz clic en el botón «Realizar prueba de aceptación».

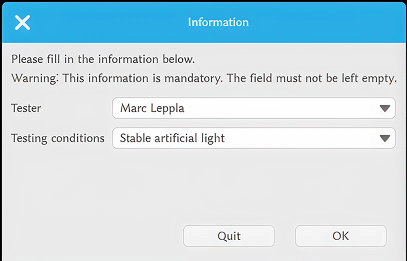

- Proporciona información del tester:
- Introduce el nombre del evaluador.
- Registra las condiciones de luz ambiental, ya que estas pueden afectar los resultados de las mediciones.

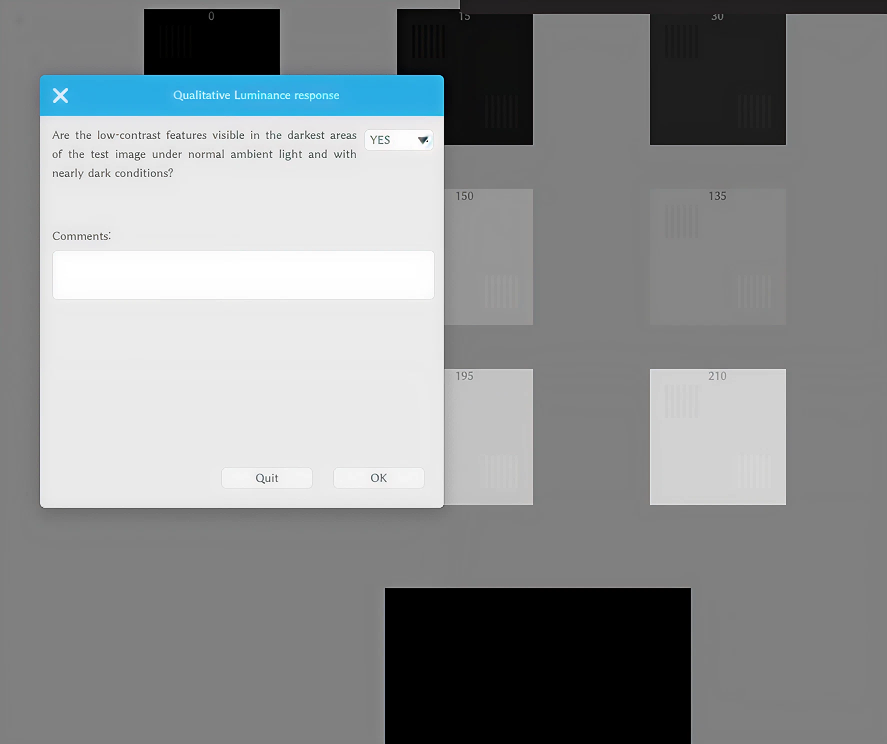

- Sigue al Mago: El sistema te guiará a través de una serie de pruebas visuales. Responde a todas las preguntas que te pida el asistente para completar el proceso de examen.
4.4. Revisión e informes
- Monitorizar los resultados: El panel integrado muestra los resultados de las pruebas en tiempo real, permitiendo una evaluación cómoda.
- Generar informes: Exportar los resultados de las pruebas en formato PDF o Excel para documentación y análisis adicionales.
Siguiendo estas pautas completas, puedes realizar fácilmente una prueba de aceptación AAPM TG 270 usando Qubyx PerfectLum. Este proceso garantiza que tus sistemas de visualización cumplan con los estándares de rendimiento modernos y proporciona información detallada sobre el cumplimiento operativo.
Para cualquier pregunta técnica o asistencia adicional, consulte la documentación oficial del TG 270 o contacte con nuestro equipo de soporte.
| Calendarios | |||||
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
Mamografía diagnóstica |
Diagnóstico |
Modalidad |
Especialista Clínico
|
Historial Electrónico de Salud
|
|
Medición de la prueba de aceptación |
|
|
|
|
|
|
Luminancia Min/Máxima Cuantitativa |
Sí |
Sí |
Sí |
Sí |
Sí |
|
Respuesta cuantitativa de luminancia
|
Sí |
Sí |
Sí |
Sí |
Sí |
|
Evaluación cuantitiva del color
|
Sí |
Sí |
Sí |
Sí |
Sí |
|
Lumiance Ambiental Cuantitiva / Iluminancia
|
Sí |
Sí |
Sí |
Sí |
Sí |
|
Uniformidad cuantitiva
|
Sí |
Sí |
Sí |
Sí |
Sí |
|
|
|
|
|
|
|
|
Imagen de la prueba de aceptación |
|
|
|
|
|
|
Respuesta cualitativa de luminancia
|
Sí |
Sí |
Sí |
Sí |
Sí |
|
Luminancia/Iluminación Ambiental Cualitativa
|
Sí |
Sí |
Sí |
Sí |
Sí |
|
Resolución Espacial Cualitativa |
Sí |
Sí |
Sí |
Sí |
Sí |
|
Uniformidad cualitativa |
Sí |
Sí |
Sí |
Sí |
Sí |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Mamografía diagnóstica |
Diagnóstico |
Modalidad |
Especialista Clínico
|
Historial Electrónico de Salud |
|
Medición de prueba de consistencia
|
|
|
|
|
|
|
Min/Max cuantitativo |
Anualmente |
Anualmente |
Anualmente |
Anualmente |
Anualmente |
|
Luminancia |
|
|
|
|
|
|
Respuesta cuantitativa de luminancia |
Anualmente |
Anualmente |
Anualmente |
No |
No |
|
Evaluación cuantitiva del color |
Anualmente |
Anualmente |
Anualmente |
No |
No |
|
Lumiance Ambiental Cuantitiva / Iluminancia |
Anualmente |
Anualmente |
No |
No |
No |
|
Uniformidad cuantitiva |
No |
No |
No |
No |
No |
|
|
|
|
|
|
|
|
Prueba de consistencia visual |
|
|
|
|
Prueba de consistencia visual |
|
Respuesta cualitativa de luminancia |
Trimestral |
Trimestral |
Trimestral |
Anualmente |
Anualmente |
|
Luminancia/Iluminación Ambiental Cualitativa |
Trimestral |
Trimestral |
Anualmente |
Anualmente |
Anualmente |
|
Resolución Espacial Cualitativa |
Cuartely |
Cuartely |
Anualmente |
Anualmente |
Anualmente |
|
Uniformidad cualitativa |
Trimestral |
Trimestral |
Anualmente |
Anualmente |
Anualmente |
|
|
|
|
|
|
|
¿Cuáles son los threstholds?
| Umbrales | |||||
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
Mamografía diagnóstica |
Diagnóstico |
Modalidad |
Especialista Clínico |
Historial Electrónico de Salud |
|
Medición de prueba |
|
|
|
|
|
|
Luminancia Min/Máxima Cuantitativa |
LR=350[250-450] L’min > 1,2 cd/m2 L’max > 420 cd/m2 [≥ 350 cd/m2]. [Rangos aceptables] Nota: L’max = Lmax + Lamb. L’min = Lmin + Cordero. LR= L’max/L’min |
LR=350[250-450] L’min > 1.0 cd/m2 L’max > 350 cd/m2 [≥ 300 cd/m2]. [Rangos aceptables] |
LR=350[250-450] L’min > 0,8 cd/m2 L’max > 250 cd/m2. [≥ 200 CD/m2]. [Rangos aceptables] |
LR=350[250-450] L’min > 0,8 cd/m2 L’max > 250 cd/m2. [≥ 200 CD/m2]. [Rangos aceptables] |
LR=350[250-450] L’min > 0,8 cd/m2 L’max > 250 cd/m2. [≥ 200 CD/m2]. [Rangos aceptables] |
|
Respuesta cuantitativa de luminancia |
Desviación del GSDF de DICOM 10% |
Desviación del GSDF de DICOM 10%
|
Desviación del GSDF de DICOM 20% |
Desviación del GSDF de DICOM 20% |
Desviación del GSDF de DICOM 20% |
|
Evaluación cuantitiva del color |
ΔD65 (u’, v’) < 0,01 |
ΔD65 (u’, v’) < 0,01 |
ΔD65 (u’, v’) < 0,02 |
ΔD65 (u’, v’) < 0,02 |
ΔD65 (u’, v’) < 0,02
|
|
Lumiance Ambiental Cuantitiva / Iluminancia
|
AR = Cordero/Lmin < 1/4
|
AR = Cordero/Lmin < 1/4
|
AR = Cordero/Lmin < 1/4
|
AR = Cordero/Lmin < 1/4
|
AR = Cordero/Lmin < 1/4 |
|
Uniformidad cuantitiva |
LUDM < 30% |
LUDM < 30% |
LUDM < 30% |
LUDM < 30% |
LUDM < 30% |
|
|
|
|
|
|
|
|
Visual de prueba |
|
|
|
|
|
|
Respuesta cualitativa de luminancia |
«¿Son visibles todas las características de bajo contraste, dentro del ±5% de contraste, en condiciones ambientales típicas?» |
idem |
idem |
idem |
idem |
|
Luminancia/Iluminación Ambiental Cualitativa |
«¿Son visibles las características de bajo contraste en las zonas más oscuras de la imagen de prueba bajo luz ambiental normal y en condiciones casi oscuras?» |
idem |
idem |
idem |
idem |
|
Resolución Espacial Cualitativa |
-«¿La tarjeta gráfica que muestra el mapeo de píxeles corresponde uno a uno (la resolución de la tarjeta gráfica es idéntica a la resolución nativa de la pantalla)?» |
idem |
idem |
idem |
idem |
|
Uniformidad cualitativa |
«No hay uniformidades visibles que afecten al uso clínico de la pantalla.» |
idem |
idem |
idem |
idem |
