Farbkalibrierung in der medizinischen Bildgebung: Verbesserung der Konsistenz und des diagnostischen Vertrauens
Abstrakt
Dieser Artikel untersucht den Einfluss von Farbe auf medizinische Bildgebung – selbst bei Bildern, die traditionell in Graustufen dargestellt werden. Mit schnellen Fortschritten sowohl in Bildgebungs- als auch in Anzeigetechnologien ist die Erreichung einer konsistenten und korrekten Farbwiedergabe entscheidend geworden. Eine korrekte Kalibrierung stellt sicher, dass diagnostische Bilder getreu dargestellt werden, minimiert Fehlinterpretationen und unterstützt eine konsistente Leistung über verschiedene Geräte hinweg.
Einleitung

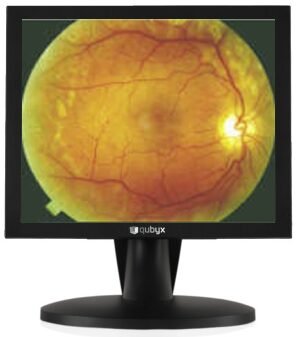

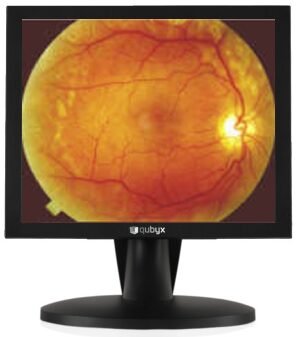

In der modernen medizinischen Bildgebung ist eine genaue Bildwiedergabe eine wesentliche Voraussetzung. Obwohl viele diagnostische Bilder in Graustufen dargestellt werden, können selbst leichte Farbverschiebungen – wie ein rötlicher oder bläulicher Schimmer – beeinflussen, wie ein Bild wahrgenommen wird. Das menschliche Auge erkennt nicht alle Farbtöne gleichmäßig, weshalb eine konsequente Kalibrierung für eine zuverlässige Diagnose unerlässlich ist. Sowohl in klinischen Einrichtungen als auch bei Fernkonsultationen hat es oberste Priorität, sicherzustellen, dass alle Geräte Bilder mit korrektem Ton und Kontrast anzeigen.
Die Entwicklung von Farbbildgebungs- und Darstellungstechnologien
Zunehmende Verbreitung von Farbbildern
- Vielfältige Bildtypen: Fortschritte in der Bildgebungstechnologie bedeuten, dass immer mehr Diagnosegeräte echte RGB-Bilder aufnehmen. Viele Modalitäten produzieren heute auch Pseudo-Farbbilder (mit speziellen Farbpaletten) neben traditionellen Graustufenbildern. Jeder Bildtyp erfordert die höchste Qualität der Reproduktion, um die diagnostische Genauigkeit zu gewährleisten.
Zunehmende Verbreitung von Farbbildern
- Moderne Display-Lösungen: Das medizinische Umfeld hat einen Übergang von älteren Display-Technologien – wie Kaltkathode-Fluoreszenzlampen (CCFLs) – hin zu neueren Beleuchtungslösungen wie LED, RGB-LED-Hintergrundbeleuchtung und OLED erlebt. Moderne Consumer-Displays bieten heute oft echte 10-Bit- (oder sogar höhere) Farbtiefe mit großen Farbgamuts in gängigen Seitenverhältnissen (16:9 oder 16:10). Kalibrierte Anzeigen verbessern die Diagnosequalität, reduzieren die Zeit pro Lesung und verringern Augenmüdigkeit. Konsistenz über mehrere Displays hinweg verbessert die Gesamtqualität der Diagnose.
Einfluss auf die medizinische Bildgebung
Sicherstellung der Farbkonsistenz
Das Hauptziel der Kalibrierung ist es, eine konsistente, geräteunabhängige Farbwiedergabe zu erreichen:
- Konsistente Ausgabe über Geräte hinweg: Egal ob auf Monitoren, Druckern, Projektoren oder Bildverarbeitungsstationen, die gleiche Farbe muss unabhängig vom Ausgabegerät identisch erscheinen.
- Korrekte Wahrnehmungsrendering: Die Kalibrierung hilft, gleichmäßige Grau- und Farbstufen zu erhalten. Dies ist für die Diagnostik entscheidend, da subtile Unterschiede die Interpretation von Gewebedichten oder anderen wichtigen Bilddetails durch den Beobachter beeinflussen können.
Abwägen von Graustufen- und Farbanforderungen
- Graustufenbilder auf Farbdisplays: Obwohl die Grayscale Standard Display Function (GSDF) weiterhin das Ziel für die Kalibrierung von Graustufenbildern bleibt, können Farbanzeigen Veränderungen verursachen, die ein „echtes“ Graustufenbild behindern. Die Kalibrierung von Displays auf eine voreingestellte Farbtemperatur stellt sicher, dass Graustufenbilder gleichmäßig über Workstations hinweg gerendert werden.
- Farbbilder auf Farbdisplays: Für Bilder mit Farbinformationen reicht GSDF allein nicht aus. Wahrnehmungsgleichmäßige Farbräume – wie CIELAB – sind geeigneter, um sicherzustellen, dass gleiche Abstände im Farbraum gleichmäßigen Wahrnehmungsunterschieden entsprechen. Die Kalibrierung sollte sich auf die L*-Antwort (Luminanz) konzentrieren, während Farbkanäle durch standardisierte Verfahren verwaltet werden.
Das CSDF-Hybridmodell und die Rolle von CIELAB
Viele Systeme verwenden das, was manchmal als Color Softcopy Display Function (CSDF) bezeichnet wird, einen hybriden Ansatz, der DICOMs Graustufenkalibrierung mit standardisierten Farbkalibrierungsmethoden kombiniert. Obwohl diese hybride Methode eine praktische Lösung für Geräte bietet, die sowohl Graustufen- als auch Farbbilder anzeigen müssen, berücksichtigt sie nicht vollständig den signifikanten Vorteil des CIE-Labor-Modells.
Die DICOM-basierte Kalibrierung ist in erster Linie darauf ausgelegt, konstante Luminanzniveaus mit dem GSDF sicherzustellen. Der CIELAB-Farbraum – insbesondere seine L*-Komponente – bietet jedoch ein wahrnehmungshomogeneres Modell der menschlichen Helligkeitswahrnehmung. In CIELAB werden gleiche Inkremente in L* vom menschlichen Beobachter einheitlich wahrgenommen, ein Vorteil, den der CSDF nicht vollständig erfasst. Im Wesentlichen ist CSDF zwar eine effektive Mischung etablierter Protokolle, aber die Anwendung von Kalibrierungsmethoden auf Basis von CIELAB-Prinzipien für den Luminanzkanal könnte die Wahrnehmungsgenauigkeit und diagnostische Zuverlässigkeit medizinischer Displays weiter verbessern.
Standards, Beschränkungen und aufkommende Richtlinien
Einschränkungen bestehender Standards
- NEMA DICOM Teil 14: Dieser Standard deckte historisch nur Graustufenbilder und eine einheitliche Anzeigeleistung über Geräte hinweg ab, ohne Pseudo-Farbabbildung oder Vollfarbwiedergabe zu berücksichtigen.
Aktualisierte Richtlinien und Empfehlungen

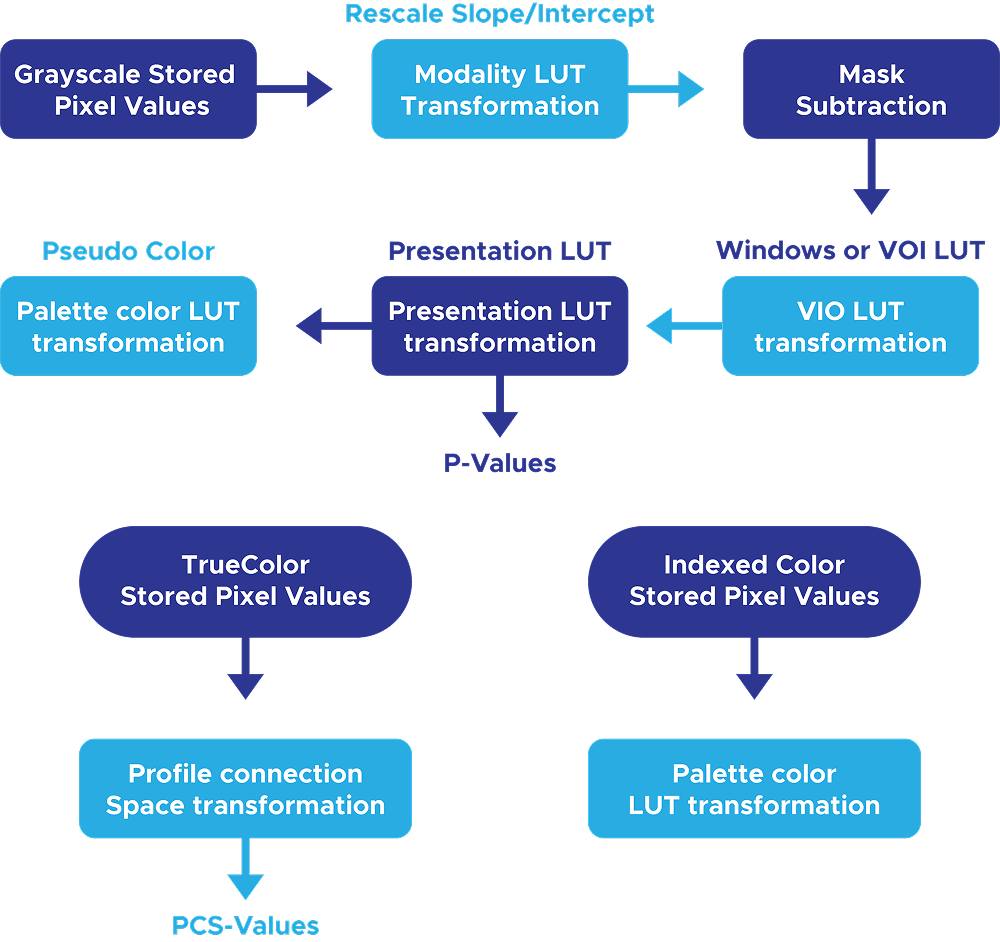

- DICOM Ergänzung 100: Dieses Supplement bietet Richtlinien für die Präsentation von farbigen Softcopy und empfiehlt:
- Die Verwendung branchenüblicher ICC-Profile, um geräteunabhängige Farbwiedergabe zu erreichen.
- Der Einsatz eines Profile Connection Space (PCS) auf Basis von CIEXYZ oder CIELAB zur Konsistenz.
- Eine feste Rendering-Absicht von „perzeptuell“ und Darstellung von Space LUTs (Look-Up Tables) als 16-Bit-Werte zur größeren Präzision.
- Das chromatische Anpassungsetikett wird weggelassen, wenn die Beleuchtungsquelle einem Standard entspricht (wie D50).
- Visuelle Verifikation: AAPM TG270 empfiehlt, eine visuelle Messung oder Überprüfung der Chromatizitätsgleichmäßigkeit durchzuführen, wobei Messungen auf festgelegten Fahrwerten (z. B. Fahrstufe 128) zur Berechnung von Delta-E-Werten und zur Bestätigung der Kalibrierungsgenauigkeit verwendet werden.
Kalibrierungsstrategien für verschiedene Modalitäten
Graustufenabbildung auf Farbdisplays
- Kalibrierungsmethode: Bildschirme, die Graustufenbilder zeigen, müssen auf eine konstante Farbtemperatur kalibriert werden, um Gleichmäßigkeit über den gesamten Dynamikumfang zu gewährleisten. Der GSDF bleibt der Maßstab für Zielluminanz.
- Konsistenz des Weißpunkts: Alle Displays in einer Arbeitsumgebung sollten auf denselben Weißpunkt kalibriert werden (typischerweise etwa 6500 K oder mit Standard-CIE-Beleuchtungsmitteln wie D50 oder D65), um Variabilität zu eliminieren.
Echte Farbabbildung auf Farbdisplays
- Abbildung auf wahrnehmungsgleichförmige Räume: Bei Farbbildern beinhaltet die Kalibrierung die Anpassung der Luminanz auf die L*-Komponente im CIELAB-Raum, wodurch sichergestellt wird, dass Wahrnehmungsunterschiede genau erhalten bleiben.
- Überlegungen zur Rendering-Absicht: Im Fall von Pseudofarbbildern ist die Entscheidung zwischen absoluten oder wahrnehmbaren Rendering-Absichten entscheidend und sollte die diagnostischen Anforderungen des klinischen Umfelds widerspiegeln.
Praktische Herausforderungen und zukünftige Ausrichtungen
- Integration der ICC-Profile: Derzeit unterstützen viele medizinische Anwendungen ICC-Profile nicht vollständig. Die Entwicklung oder Integration einer API/SDK für ICC-Profilunterstützung würde eine flexiblere Kalibrierung über eine breite Palette von Geräten hinweg ermöglichen.
- Unterscheidung zwischen Kalibrierung und Profilierung: Es ist wichtig, den Unterschied zwischen Kalibrierung (Sicherstellung von Konsistenz zwischen Geräten) und Profiling (Abbildung der Farbantwort eines Geräts auf einen gemeinsamen Standard) zu erkennen. Für Graustufenbilder kann die Kalibrierung ausreichen, aber für Farbbilder ist robustes Profilieren unerlässlich.
- Verbesserte Verifizierungskennzahlen: Regelmäßige Überwachung – einschließlich der Darstellung von Delta-E-Werten über verschiedene Fahrniveaus sowie Mittelwert- und Maximalabweichungen – kann helfen, die Kalibrierungsgenauigkeit über die Zeit zu gewährleisten.
Praktische Herausforderungen und zukünftige Ausrichtungen
Mit dem fortschreitenden Fortschritt der Display-Technologien wird das Streben nach genauer Farb- und Graustufenwiedergabe in der medizinischen Bildgebung noch wichtiger. Robuste Kalibrierungsprotokolle – insbesondere solche, die sich von hybriden Ansätzen wie dem CSDF hin zu wahrnehmungsgenaueren, CIELAB-basierten Methoden entwickeln – sind entscheidend, um sicherzustellen, dass Kliniker diagnostisch zuverlässige Bilder erhalten. Dies stärkt nicht nur das diagnostische Vertrauen, sondern unterstützt auch bessere Patientenergebnisse in einer zunehmend digitalen Gesundheitslandschaft.
Quellen:
AAPM TG18-Bericht http://deckard.mc.duke.edu/ ~ samei/tg18
Digitale Bildgebung und Kommunikation in der Medizin (DICOM)
Teil 14: Graustufen-Standardanzeigefunktion http://medical.nema.org/dicom/2004/04_14PU.PDF
Ergänzung 100: Farb-Softcopy-Präsentation Stateftp://medical.nema.org/medical/dicom/final/sup100_ft.pdf
CIE Space http://www.fho-emden.de/ ~ hoffmann/ciexyz29082000.pdf
ICC-Profile http://color.org/
